国产午夜不卡av免费高清_亚洲AV日韩AV不卡四虎_国产在线播放91_制服丝袜第8页在线亚洲_午夜欧美在线视频_五月激情丁香婷婷综合中文字幕_日本特黄大片正在播放_日韩激情内射综合无码av_亚洲日韩女人天堂网_亚洲欧美另类国产精品

歡迎光臨金誠官網(wǎng)！
聯(lián)系金誠   加入收藏   設(shè)為主頁

你現(xiàn)在的位置：首頁 > 木工膠 > 真空吸塑膠
真空吸塑膠直銷_訂購熱線：400-830-3336
真空吸塑膠
EVA乳液同PUD混合膠液， 配合固化劑使用可提高耐熱性、耐水性及粘接強度�？赏ㄟ^GB/T 18583-2008、ROHS、REACH、鄰苯17P等檢測、通過十環(huán)認(rèn)證。

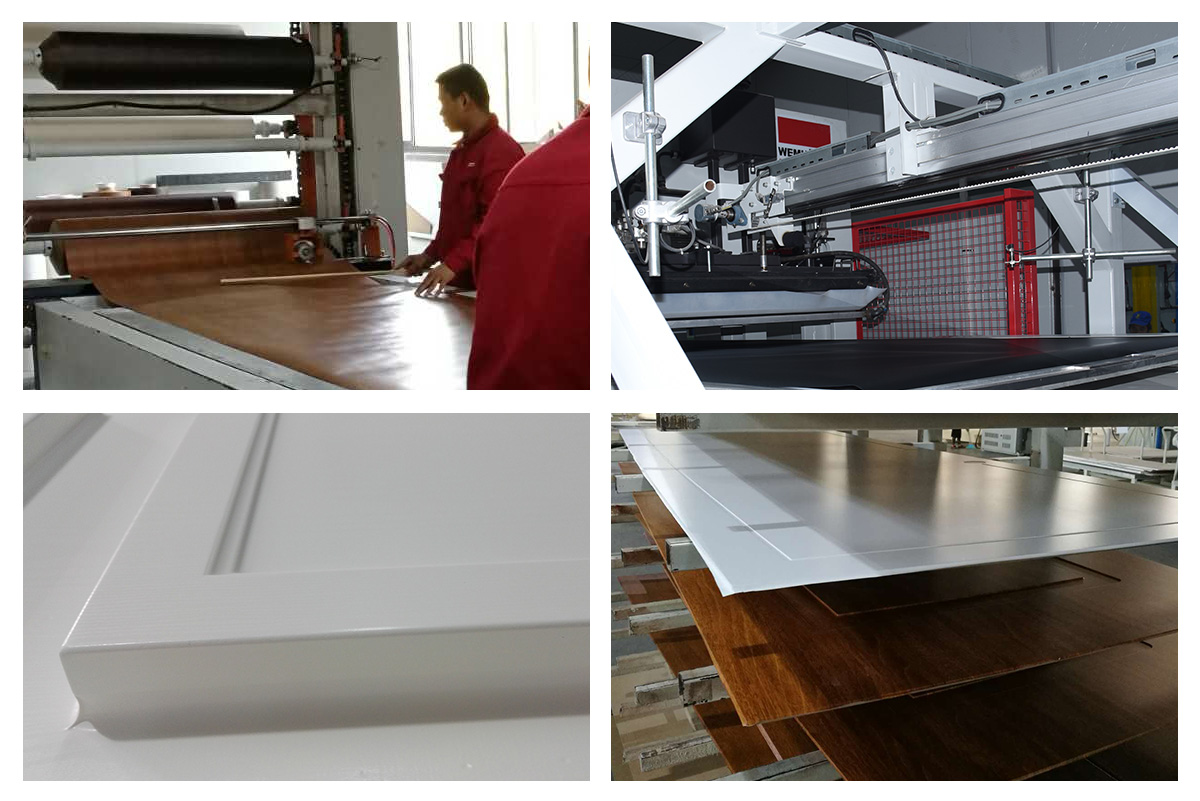

應(yīng)用范圍：高光、平光（啞光）PVC軟質(zhì)薄膜與密度板、刨花板、木材等正負(fù)壓真空吸塑三維成型，用于木門、櫥柜門、音箱板、電腦桌等
固化劑配比：100：5
噴膠量：平面50-70g/m2，切面及凹槽部位約80-100 g/m2
活化溫度：55~60℃
用膠環(huán)境： 10℃以上，空氣濕度40-80%。溫度低于10℃，板材應(yīng)適當(dāng)加溫，以15℃以上為佳。
型號參數(shù)一覽表
品名 固含量% 粘度cps(25℃) 適應(yīng)膜厚 復(fù)合方式 耐熱性
8031 49.0-53.0 750-1000 0.1-0.2mm平光 干式 雙組份60℃
8035 49.0-53.0 850-1200 0.35-0.5mm高光 干式 雙組份65℃
8039 49.0-53.0 850-1200 0.2-0.35mm平光 干式 雙組份60℃
8011 46.0-50.0 1800-2000 0.35-0.5mm高光 干式 單組份80℃
產(chǎn)品特點
霧化效果好、快干
1.5-2.0平方米噴槍可正常噴涂，干吸工藝25℃環(huán)境下30分鐘后可進(jìn)行吸塑


初粘強度高、耐熱性好
吸塑產(chǎn)品降溫后，有較高的剝離強度，養(yǎng)生完成后具有良好耐候性。

應(yīng)用注意事項
注意事項
1、板材含水率應(yīng)控制在8-12%， 板材表面應(yīng)平整、清潔、溝壑清晰、退刀槽明顯。
2、將主劑與固化劑按比例混合后，充分?jǐn)嚢?-5分鐘，直至均勻。膠水配制完后，請在30分鐘以內(nèi)用完，當(dāng)出現(xiàn)變稠、抱團、顆粒現(xiàn)象請不再使用并棄置。（室內(nèi)氣溫越高，時間越短）。
3、噴槍口徑1.5-2.0mm；空氣壓力3-4kgf/cm2，噴槍嘴離被噴表面距離150-20%mm，噴膠時成直線移動，使粘合劑厚度均勻一致。
4、干式復(fù)合待干時間：25℃用30分鐘，35℃用20分鐘可完全干透。
5、吸塑前板材需進(jìn)行空氣清理，必要時輕打磨
6、墊板：墊板面積必須小于工件，墊板厚度必須大于工件厚度，工件間距必須大于2倍（工件高度+墊板高度）
7、基材、環(huán)境、粘合劑溫度：15-35℃ PVC軟化溫度：80-110℃ ,皮料表面張力在34-36達(dá)因
8、設(shè)備參數(shù)：
加熱溫度：100-180℃（皮料越厚，溫度越高）
加熱時間：90-240秒（皮厚、溝深、板厚，則時間長）
降溫時間：10-30秒（氣溫低，加熱溫度高，則時間長）
9、工件出吸塑機后須待降到不高于室溫10℃方可進(jìn)行修整，卸壓后，應(yīng)陳放一段時間（冬天24小以上；夏天18小時以上），再進(jìn)入下道加工工序。需要測試時，請在3天后測試，以保證測試結(jié)果準(zhǔn)確。
安全貯存注意事項
1．8-35°C環(huán)境下貯藏期為6個月， 室溫升高將使貯藏期縮短。冬季貯藏溫度不應(yīng)低于8°C，使用時遵循先進(jìn)先出原則。
2．膠粘劑中不可混入雜質(zhì)，特別注意不可混入油性物質(zhì)。
3． 用膠工具應(yīng)及時清洗，手或皮膚接觸到膠時請用水及時清洗。
吸塑產(chǎn)品降溫后，有較高的剝離強度，養(yǎng)生完成后具有良好耐候性。
實力展現(xiàn)

 真空吸塑膠優(yōu)勢



 真空吸塑膠免費取樣







● 感謝以下客戶對金誠木工膠的信任 ●感謝以下客戶對金誠木工膠的信任
首頁    木工膠    印刷包裝膠    建筑裝修膠    其它產(chǎn)品    膠粘劑定制    客戶見證    企業(yè)資訊    關(guān)于金誠    聯(lián)系金誠    網(wǎng)站地圖/XML地圖
