水性真空吸塑膠作為一種環(huán)保水性膠水，隨著人民對環(huán)保概念的越來越重視，對于這種能夠?qū)?span lang="EN-US">PVC膜、PET膜等多種材質(zhì)通過熱壓符合粘接于刨花板、密度板等多種板材的環(huán)保真空吸塑膠多用于門廠、櫥柜廠等廠家，下面，作為一家生產(chǎn)水性真空吸塑膠的木工膠廠家，下面就給大家講解一下，膠水的準(zhǔn)備工作、噴槍及噴膠、用膠事項以及泄壓養(yǎng)護，以上便是真空吸塑膠使用注意事項：

一、前期準(zhǔn)備工作

1、吸塑的基材含水率應(yīng)控制在8-12%。

2、基材的表面應(yīng)平整、清潔、溝壑清淅、退刀槽明顯。

3、測試時不少于4塊板，使用前應(yīng)將其它準(zhǔn)備工作做好，然后再配制膠水。

二、噴槍及噴膠事項

1、噴槍口徑0.5-1.5mm；空氣壓力3-4kgf/cm2。

2、噴槍嘴離被噴表面距離150-250mm，并成一直線移動，使真空吸塑膠厚度均勻一致。

三、涂真空吸塑膠事項

1、待干時間：25℃的情況下，可以使用30分鐘；而在35℃的情況下，用15分鐘可完全干透，越快使用越好。

2、板材清理：板材覆膜前進行空氣清理，必要時輕打磨。

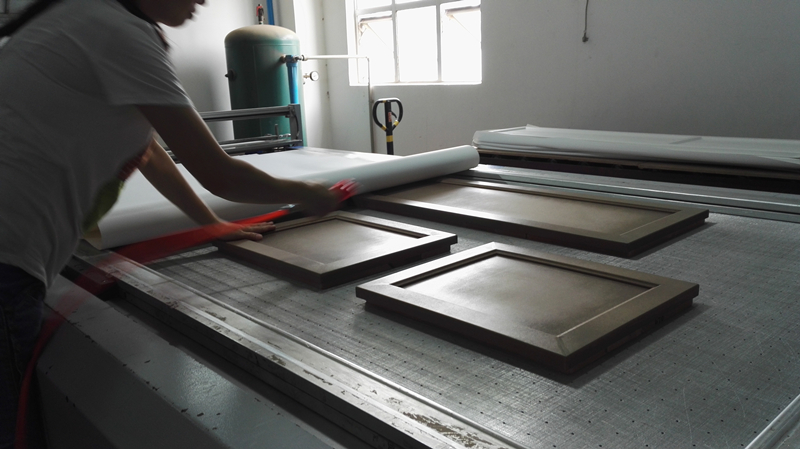

3、墊板：墊板面積必須小于工件，墊板厚度必須大于工件厚度，工件間距必須大于2倍工件+墊板高度。

4、基材、環(huán)境、真空吸塑膠溫度：15-25℃；涂膠量：面60-80g/m2， 邊、輪廓80-120g/m2；膠層壓力：2-18kgf/cm2；壓力時間：1-4min；PVC軟化溫度：80-110℃。

5、皮料同膠配合選擇：皮料表面張力在34-36達因。

6、設(shè)備參數(shù)：活化溫度：55-65℃；活化時間：5-15秒（皮料越厚，時間越長）；加熱溫度：100-180℃（皮料越厚，溫度越高）；加熱時間：90-240秒（皮厚、溝深、板厚，則時間長）；降溫時間：10-30秒（氣溫低，加熱溫度高，則時間長）。

四、卸壓養(yǎng)護

1、卸壓后，應(yīng)陳放一段時間（冬天24小以上；夏天18小時以上），再進入下道加工工序。

2、需要測試時，請至少在3天后測試，以保證測試結(jié)果準(zhǔn)確；進行嚴(yán)格測試請在5天后進行。

以上就是廠家在使用真空吸塑膠的一些注意事項，希望對大家能夠有所幫助。
