對(duì)于木工行業(yè)來說，拼板膠主要是用于拼接板材所使用的一種膠粘劑，廠家實(shí)際使用過程中，會(huì)出現(xiàn)翹曲、開裂等情況。金誠粘合劑通過總結(jié)過去16年拼板膠經(jīng)驗(yàn)，得出以下幾個(gè)影響拼板膠效果的原因：

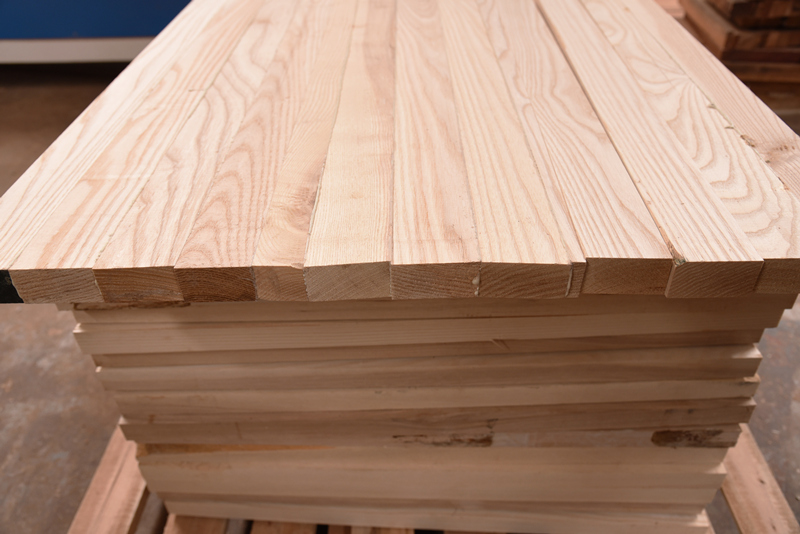

一、基材的表面處理程度

      表面基材應(yīng)該在使用拼板膠前24個(gè)小時(shí)以內(nèi)進(jìn)行，基材表面處理后，應(yīng)確保證光滑、平整、不翹曲，務(wù)必兩塊基材間能保證嚴(yán)密地貼合，經(jīng)過處理的表面，能夠使良好的基材能夠起到緊密相接、膠線細(xì)密的效果。

二、基材表面涂膠量

針對(duì)基材硬度去選擇單、雙面涂膠方式，建議單面涂膠量為：200-250g／㎡，雙面涂膠量為：120-150g／㎡。涂膠量效果應(yīng)該是膠線擠壓的時(shí)候，膠水的溢出能夠呈現(xiàn)出連續(xù)的細(xì)線或者珠狀，雙面涂膠效果優(yōu)于單面。

三、基材間含水率

用拼板膠拼基材前，應(yīng)該使含水率應(yīng)該控制在8-12%（實(shí)際含水率應(yīng)根據(jù)使用要求的含水率而定）。兩個(gè)相鄰的拼接基材間，其基材間的含水率誤差應(yīng)控制在2%以內(nèi)。木材含水率過低，可能會(huì)出現(xiàn)膠水滲透過快，粘接表面沒有膠水脫膠的現(xiàn)象，易出現(xiàn)產(chǎn)品開裂的現(xiàn)象。簡(jiǎn)單來說，無論干燥后的基材還是使用拼板膠拼板前，需要確�；�材間的含水率趨于相同。

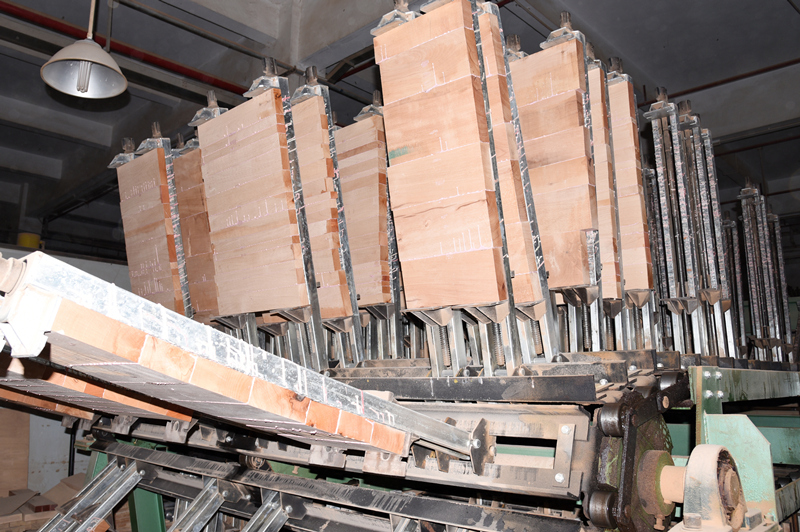

四、拼板的膠合壓力

       使用拼板膠拼接板材后，必須用正確的施壓方式給予合理的壓力以及時(shí)間。施壓方式一般有周期式和連續(xù)式兩種拼板加壓膠合方式，加壓時(shí)間一般為1-3個(gè)小時(shí)（具體時(shí)間根據(jù)氣溫、基材硬度等而定）�；�材卸壓后，應(yīng)在干燥、通風(fēng)的地方陳放一段時(shí)間（夏天保證18個(gè)小時(shí)以上，冬天24個(gè)小時(shí)以上）。
