拼板膠開裂估計是很多家具廠、拼板廠遇到最多的一個情況啦，每次廠家在產(chǎn)品出現(xiàn)問題后，都會立即讓我們拼板膠廠家上門了解情況，通過那么多年的拼板膠生產(chǎn)和服務(wù)經(jīng)驗，膠水只要正常試膠沒問題，后續(xù)很多情況出現(xiàn)開裂，都是廠家在使用上不注意現(xiàn)場的施膠導致的，下面就給大家分享我們那么多年，使用拼板膠為什么會開裂呢的原因：

原因一、板材在拼板前未經(jīng)過干燥處理，板材的含水率不在8-12%，含水率的問題是經(jīng)常出現(xiàn)的原因。

原因二、固化劑正常的配比比例在100：:10—100：15之間，但是有部分廠家為了節(jié)約成本，也會降低固化劑的比例，所以固化劑在拼板膠開裂的原因也是常見的。

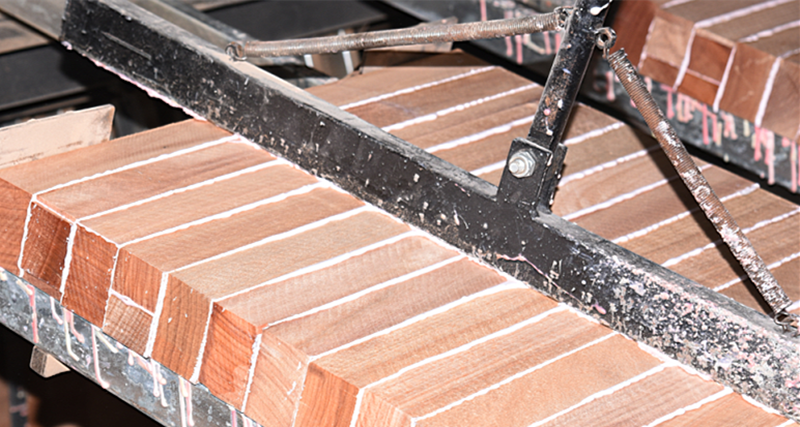

原因三、拼板膠后加壓壓力不足或者壓力不均勻也會導致拼板開裂，造成這樣的情況，主要是由于涂膠工人的不熟悉導致。

原因四、膠水的涂膠量不足也是導致開裂的主要原因，造成這樣的原因一部分是因為工廠為節(jié)約成本減少涂膠量，也有可能是工人是新人，操作經(jīng)驗不足導致。

原因五、涂膠后開放時間超過膠水活性期，膠水拼板的時候表面已經(jīng)結(jié)膜，粘接強度達不到標準而導致膠水開裂。

       原因六、夏天的環(huán)境溫度過高或者濕度不足，也會讓膠水提高干燥，也會讓拼板的成品造成開裂的情況。

以上幾個原因是我們在服務(wù)客戶的時候，拼板膠拼板后開裂的主要原因，希望能夠?qū)Υ蠹矣兴鶐椭��?/span>
