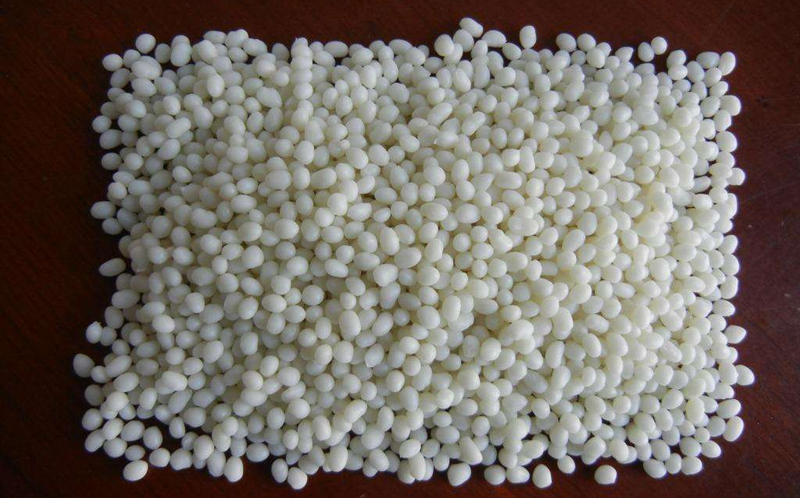

封邊熱熔膠使用過程中，環(huán)境溫度是至關(guān)重要的一個環(huán)節(jié)�，F(xiàn)在正是高溫天氣，大多數(shù)城市溫度達到30度以上。而封邊熱熔膠的開放時間與環(huán)境溫度息息相關(guān)，當環(huán)境溫偏高時，延長了封邊熱熔膠的開放時間。當開放時間過長，會出現(xiàn)如下問題：

一、出現(xiàn)拉絲情況，且有殘余膠留在板上，難以清潔，是膠的開放時間長引起的。

1、適當調(diào)低溫度

 2、調(diào)小機器的涂膠量

 3、降低封邊機的封邊速度（一般不適用）

 4、換開放時間短的膠（通常情況下軟化點高，粘度高的產(chǎn)品開放時間就短）。

二、 封1.0mm以上的PVC兩端出現(xiàn)明顯膠縫或粘不牢，主要是壓輪調(diào)較不當、切刀鈍或熱熔膠開放時間長導(dǎo)致。

   1、把壓輪適當往后調(diào)節(jié)。

   2、換鋒利的切刀。

   3、換開放時間短的封邊熱熔膠。

封邊條與封邊熱熔膠、板材接觸瞬間，封邊的前端頂壓輪，封邊的后端被壓輪壓，如果壓輪較往前或熱熔膠的開放時間長，都會造成兩端有膠縫或粘不牢。如果切頭切尾的刀太鈍，切邊程序時會有撞擊過程，此時封邊熱熔膠膠沒完全固化，也會出現(xiàn)以上情況。

三、異形封邊，內(nèi)�。▋�(nèi)彎）處脫開。主要是環(huán)境溫度過高，膠的開放時間長及彎位壓力不夠。

1、封好邊后用木棍在內(nèi)弧處多壓幾下。

2、改用開放時間較短的封邊熱熔膠。

3、2.0mm以上封邊條可以用燈烤軟封邊條（天氣熱不適用）。

        注意事項：鐵皮廠房的廠家用中低溫封邊熱熔膠時容易反彈，其實鐵皮廠房與樓房也就相差3-5度，但就是這3-5度決定是否會反彈。
